¿Qué es un diagrama de flujo y cómo aplicarlo en contextos técnicos?

Los diagramas de flujo son una herramienta visual fundamental para representar procesos lógicos de manera clara y ordenada. En entornos técnicos como el desarrollo web o el SEO, permiten entender cómo funcionan ciertos sistemas, como el renderizado de JavaScript o el flujo de datos en una aplicación.

En este artículo vas a aprender qué es un diagrama de flujo, cómo se utiliza, los diferentes tipos que existen y cómo aplicarlo para visualizar procesos técnicos, incluyendo cómo Google procesa sitios web con JavaScript.

---

Qué es un diagrama de flujo

Un diagrama de flujo es una representación gráfica de un proceso. Utiliza símbolos estandarizados para describir las etapas de un procedimiento, la toma de decisiones y los caminos posibles dentro de un sistema.

Surgieron en la primera mitad del siglo XX como una forma de documentar algoritmos y procesos industriales. Hoy en día se aplican en múltiples áreas: programación, diseño UX, análisis de datos, gestión de proyectos, y por supuesto, en SEO técnico.

Elementos básicos de un diagrama de flujo

Los símbolos más comunes son:

• Óvalo: Inicio o fin del proceso.
• Rectángulo: Actividad o tarea.
• Rombo: Decisión (sí/no).
• Flechas: Dirección del flujo.

Estos elementos permiten construir representaciones claras, especialmente útiles cuando se trata de procesos con múltiples pasos, bifurcaciones o dependencias.

¿Para qué sirve un diagrama de flujo?

Su utilidad radica en la capacidad de representar procesos complejos de forma sencilla. Algunos beneficios clave:

• Documentar sistemas o procesos.
• Analizar lógicas de programación.
• Detectar cuellos de botella o redundancias.
• Planificar flujos de usuarios o journeys.
• Comprender cómo interactúan distintas capas de una aplicación.

En entornos técnicos, los diagramas de flujo son una herramienta indispensable para alinear equipos, evitar malentendidos y optimizar procesos.

Tipos de diagramas de flujo

Dependiendo del objetivo, existen diferentes tipos:

• Diagramas de flujo lógicos: Representan decisiones y rutas posibles dentro de un sistema.
• Diagramas de flujo físicos: Enfocados en la documentación de procesos reales, como movimientos de datos o tareas físicas.
• Diagramas verticales u horizontales: Según la dirección en la que fluye el proceso.

En desarrollo y SEO técnico, los más útiles son los lógicos y verticales, ya que permiten modelar el comportamiento del sistema desde una perspectiva abstracta pero ordenada.

Cómo hacer un diagrama de flujo paso a paso

1. Definir el proceso que se desea representar.
2. Listar las etapas o pasos clave del proceso.
3. Elegir los símbolos adecuados para cada parte del flujo.
4. Organizar los elementos en orden lógico, cuidando la dirección del flujo.
5. Validar el diagrama con el equipo técnico o stakeholders.
6. Iterar y ajustar según el feedback recibido.

Este proceso es especialmente útil para mapear flujos que involucran decisiones condicionales, múltiples entradas o tareas asíncronas.

Herramientas para crear diagramas de flujo

Hoy existen múltiples plataformas online para construir diagramas, muchas de ellas con opciones colaborativas y plantillas prediseñadas:

• Lucidchart: Intuitiva, con múltiples integraciones.
• Miro: Excelente para trabajo en equipo y diseño de procesos.
• Draw.io: Gratuita y poderosa.
• Mermaid.js: Ideal para desarrolladores, permite crear diagramas con código.
• GoJS y FlowChartJS: Librerías de JavaScript para generar diagramas dinámicos.

Elegir la herramienta correcta dependerá del nivel técnico del equipo y del objetivo del diagrama.

Aplicación práctica: visualizar cómo JavaScript afecta al SEO

Una de las formas más efectivas de entender cómo Google procesa sitios web con JavaScript es diagramar el flujo de renderizado.

Cuando Googlebot accede a una página con JavaScript, el proceso incluye:

1. Crawleo del HTML inicial.
2. Cola de renderizado.
3. Ejecución de JavaScript.
4. Indexación posterior del contenido generado.

Representar esto con un diagrama de flujo permite identificar dónde puede haber problemas, como tiempos de carga excesivos o contenido que no se renderiza correctamente.

Si querés profundizar más en cómo afecta JavaScript al SEO, te recomiendo leer este análisis completo:
JavaScript y SEO: cómo afecta al posicionamiento

---

Cómo se vería este diagrama de flujo representado en JavaScript

Una forma muy práctica de representar diagramas de flujo en código es utilizando herramientas como Mermaid.js, que permiten generar diagramas a partir de sintaxis en texto plano. Esta visualización es especialmente útil en documentación técnica y markdowns de proyectos.

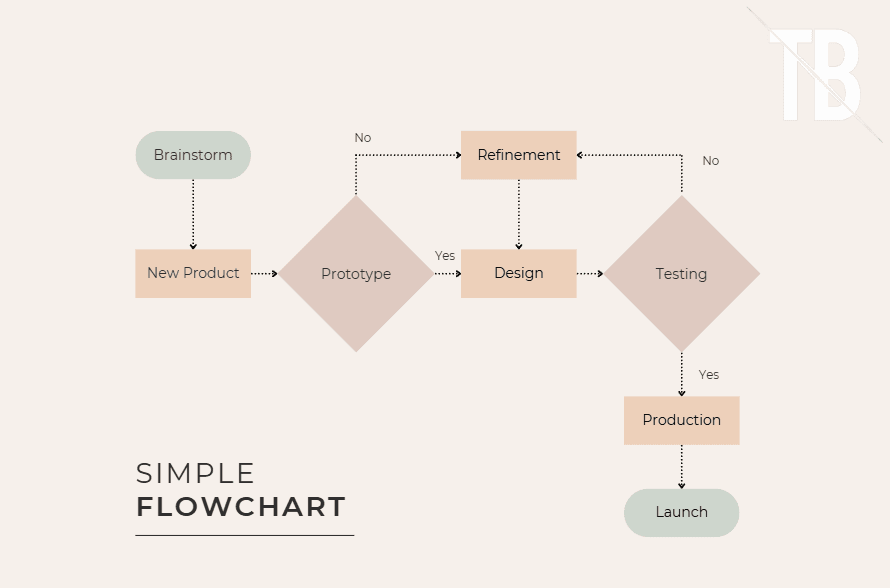

A continuación, te muestro cómo se vería el diagrama de flujo que compartiste (proceso desde Brainstorm hasta Launch) escrito en código para Mermaid.js:

flowchart TD
    A[Brainstorm] --> B[New Product]
    B --> C{Prototype}
    C -- No --> D[Refinement]
    D --> E[Design]
    E --> C
    C -- Yes --> E
    E --> F{Testing}
    F -- No --> D
    F -- Yes --> G[Production]
    G --> H[Launch]

¿Cómo usar este código?

Podés copiar este bloque y visualizarlo fácilmente en:

• Editores como StackEdit
• Markdown renderers con soporte para Mermaid
• Herramientas como Notion, Obsidian o plataformas de documentación técnica (Docusaurus, GitBook)

¿Por qué es útil esto para desarrolladores?

Representar flujos en código facilita:

• La automatización de documentación.
• La colaboración entre perfiles técnicos y no técnicos.
• La detección temprana de errores lógicos en un sistema.

Si querés ver el diagrama en un navegador, podés hacer esto:

Creá un archivo index.html con el siguiente código:

<!DOCTYPE html>
<html>
<head>
  <meta charset="UTF-8" />
  <title>Diagrama de Flujo</title>
  <script type="module">
    import mermaid from 'https://cdn.jsdelivr.net/npm/mermaid@10/dist/mermaid.esm.min.mjs';
    mermaid.initialize({ startOnLoad: true });
  </script>
</head>
<body>
  <div class="mermaid">
    flowchart TD
      A[Brainstorm] --> B[New Product]
      B --> C{Prototype}
      C -- No --> D[Refinement]
      D --> E[Design]
      E --> C
      C -- Yes --> E
      E --> F{Testing}
      F -- No --> D
      F -- Yes --> G[Production]
      G --> H[Launch]
  </div>
</body>
</html>

Versión JavaScript del diagrama del flujo:

function lanzarProducto() {
  console.log("? Brainstorm");
  const nuevoProducto = crearNuevoProducto();

  const prototipoAprobado = hacerPrototipo(nuevoProducto);

  if (!prototipoAprobado) {
    console.log("? Volver a Refinamiento");
    const refinado = refinarProducto(nuevoProducto);
    return lanzarProducto(); // Reinicia el proceso
  }

  const diseñoListo = hacerDiseno(nuevoProducto);

  const pruebasSuperadas = hacerTesting(diseñoListo);

  if (!pruebasSuperadas) {
    console.log("? Testing fallido, volver a Refinamiento");
    const refinado = refinarProducto(nuevoProducto);
    return lanzarProducto(); // Reinicia el proceso
  }

  const produccion = producir(diseñoListo);
  lanzar(produccion);
}

// Simulaciones de funciones
function crearNuevoProducto() {
  console.log("? Nuevo producto creado");
  return { nombre: "Producto X" };
}

function hacerPrototipo(producto) {
  console.log("? Haciendo prototipo para:", producto.nombre);
  // Simulación lógica: 70% chance de éxito
  return Math.random() > 0.3;
}

function refinarProducto(producto) {
  console.log("?? Refinando el producto:", producto.nombre);
  return true;
}

function hacerDiseno(producto) {
  console.log("? Diseñando el producto:", producto.nombre);
  return { ...producto, diseño: "Listo" };
}

function hacerTesting(producto) {
  console.log("? Probando el producto:", producto.nombre);
  // Simulación lógica: 80% chance de pasar
  return Math.random() > 0.2;
}

function producir(producto) {
  console.log("? Produciendo:", producto.nombre);
  return { ...producto, estado: "En producción" };
}

function lanzar(producto) {
  console.log("? Lanzando al mercado:", producto.nombre);
}

// Ejecutar el flujo
lanzarProducto();

¿Qué hace este código?

Simula el flujo que aparece en tu imagen:

1. Brainstorm ? New Product
2. Prototype
   • Si falla, vuelve a Refinement ? Design ? Prototype
3. Design ? Testing
   • Si falla, vuelve a Refinement
4. Si pasa el testing ? Production ? Launch

Cada etapa es una función, y el flujo se controla con if/else y llamadas recursivas si hay que volver atrás.

---

Conclusión

Los diagramas de flujo son mucho más que una herramienta académica: son una forma estratégica de visualizar y comunicar procesos técnicos complejos. Ya sea para planificar un flujo de usuarios, representar el comportamiento de un script o entender cómo Google interpreta una página, los diagramas de flujo ofrecen claridad y estructura.
